Reach M2 / RS 2 als Rover + erstes Setup

Laden sie sich zuerst die USB Treiber hier herunter.

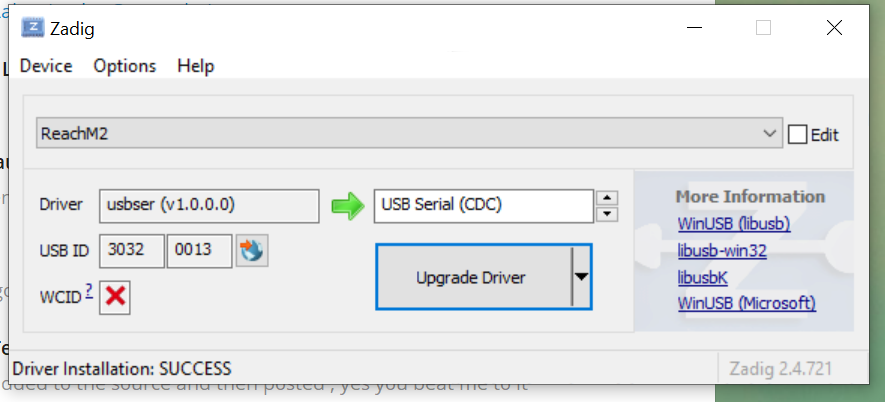

Beim Installieren USB Serial (CDC) auswählen.

Dann die Quickstart Anleitung folgen.

Erstes Setup

Dazu benötigen Sie Reach M2 selbst, eine externe GNSS-Antenne, ein Wi-Fi-Netzwerk mit Internetzugang und ein Smartphone oder einen PC.

Installieren der ReachView-App

Für die Verwaltung von Reach M2 empfehlen wir die Verwendung der ReachView-App. Laden Sie es vor dem Aktualisieren im App Store oder bei Google Play herunter.

Google PlayAppstore
Android ReachView-App [7,7 MB]iOS ReachView App [7,7 MB]

Antennenanschluss

  • Stecken Sie das Antennenkabel in die MCX-Buchse von Reach

In der Nähe der Antenne sollten sich keine Hindernisse befinden, die die Sicht zum Himmel über 30 Grad über dem Horizont behindern könnten.

Bitte nicht im Haus oder auf der Fensterbank testen!

 RTK erfordert eine gute Satellitensichtbarkeit und guten Empfang.

Einschalten

  • Nehmen Sie das mitgelieferte Micro-USB <-> USB-Kabel
  • Stecken Sie das Micro-USB-Ende des Kabels in den Micro-USB-Anschluss von Reach M2 und das andere Ende in eine 5-V-Stromquelle wie eine USB-Powerbank, einen USB-Wandadapter oder einen USB-Anschluss eines Computers

Beachtung

Schließen Sie nicht zwei Netzteile gleichzeitig an, da dies das Gerät beschädigen kann.

ach dem Einschalten des Geräts blinkt die blaue LED ca. 30 Sekunden lang und leuchtet dann durchgehend. Reach M2 sendet jetzt Wi-Fi.

Herstellen einer Verbindung zu Reach M2

  • Öffnen Sie eine Liste von Wi-Fi-Netzwerken auf Ihrem Smartphone, Tablet oder Laptop
  • Stellen Sie eine Verbindung zu einem Netzwerk mit dem Namen reach: xx: xx her
  • Geben Sie das Netzwerkkennwort emlidreach ein

WLAN einrichten

Verwenden von Reach mit iOS / Android-GerätenVerwenden von Reach mit einem Webbrowser von einem beliebigen Gerät aus

Bei Erreichen von M2 wird die WLAN-Übertragung beendet und eine Verbindung zu Ihrem Netzwerk hergestellt.

Die blaue LED blinkt schnell, während nach Netzwerken gesucht wird. Sobald sich Reach M2 mit Wi-Fi verbindet, beginnt die LED langsam zu blinken.

Wenn Ihr Gerät keine Verbindung zu einem Wi-Fi-Netzwerk hergestellt hat, wechselt es wieder in einen Hotspot-Modus. Wiederholen Sie in diesem Fall die Schritte und überprüfen Sie Ihren Netzwerknamen und Ihr Kennwort.

Zugriff auf das Reach M2-Gerät in einem Netzwerk

Stellen Sie sicher, dass Ihr Smartphone / PC mit demselben Wi-Fi-Netzwerk verbunden ist wie Reach.Verwenden von Reach mit iOS / Android-GerätenVerwenden von Reach mit dem PC

Reach kann im Subnetz 192.168.2.xx nicht ausgeführt werden

Da das Subnetz 192.168.2.x in Reach für Ethernet-Verbindungen reserviert ist, müssen Sie die Ersteinrichtung in einem anderen Wi-Fi-Netzwerk durchführen oder die Router-Einstellungen ändern. Router verfügen normalerweise über eine Einstellung zum Ändern der Subnetzadresse, sodass Sie diese auf 192.168.1.xx einstellen können.

Aktualisieren von ReachView

Nach dem Herstellen einer Verbindung zu Reach M2 wird ReachView Updater erneut angezeigt. Warten Sie, bis nach den neuesten Updates gesucht wird.

  • Wenn es ein Update gibt, klicken Sie auf die Schaltfläche Update ReachView und warten Sie. Dieser Vorgang dauert einige Minuten
  • Wenn es fertig ist, tippe auf Reboot und gehe zur App! Taste zum Neustart Reach M2
  • Warten Sie, bis die blaue LED langsam zu blinken beginnt. Dies zeigt an, dass Reach M2 wieder mit Ihrem Wi-Fi-Netzwerk verbunden ist
  • Wenn Sie die ReachView-App verwenden, streichen Sie nach rechts, um zur Geräteliste zurückzukehren, aktualisieren Sie die Liste und tippen Sie auf „ Reichweite“ . Aktualisieren Sie die Seite im Webbrowser einfach mit ReachView. Das ausfüllende EMLID-Logo zeigt den Ladevorgang von ReachView an

Ihr Reach M2 ist einsatzbereit.
