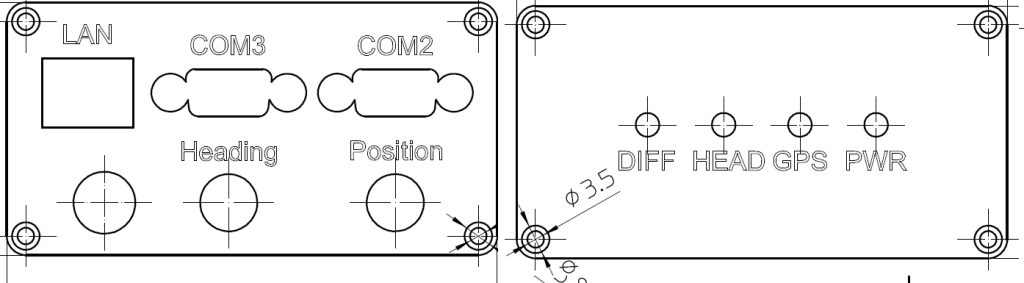

ByNav C1_FD Generell – Anschlüsse

PWR Stromversorgung 9 – 30 V

COM3 Schnittstelle wird generell für die Ausgabe benutzt – das ist lediglich die interne Bezeichnung – auf ihrem PC kann die Schnittstelle eine andere Nummer haben

COM2 kann separat verwendet werden um zb einen Spritzcomputer mit RTK zu versorgen, eine zweite Anwendung oder als Eingang für ein Korrektursignal

LAN kann mit einem Router verbunden werden um Korrekturdaten zu erhalten und/oder Daten per Netzwerk zu übertragen

ANT 1 – RTK Positionsantenne des Receivers (Kabine rechts vorne – Höhe Spiegel ist optimal)
Antenne soll knapp über das Dach stehen
ANT 2 – Heading Antenne

PWR Strom

HEAD and GPS (blinkend) heißt das die beiden Antennen arbeiten. Leuchtet eine Lampe dauerhaft -> kein/schlechter Empfang, keine Antenne, Antenne defekt

DIFF / Link blinkt wenn Korrekturdaten empfangen werden.
