ByNav & Septentrio- Einstellungen in AgOpenGps – Antennenmontage

9. September 2021 Aus Von Andreas Ortner

Montage der GPS/Positionsantenne Rechts am Schlepper
Heading Antenne Links

Positionantenne Anschluss:

Bynav bei Antenne 1 (Rechts)
Septentrio beim mittleren Antennenstecker

Headingantenne:

ByNav bei Antenne 2 (Mitte)

Septentrio beim ausseren Anschluss

Fährt der Traktor in die Verkehre Richtung sind die Kabel falsch!

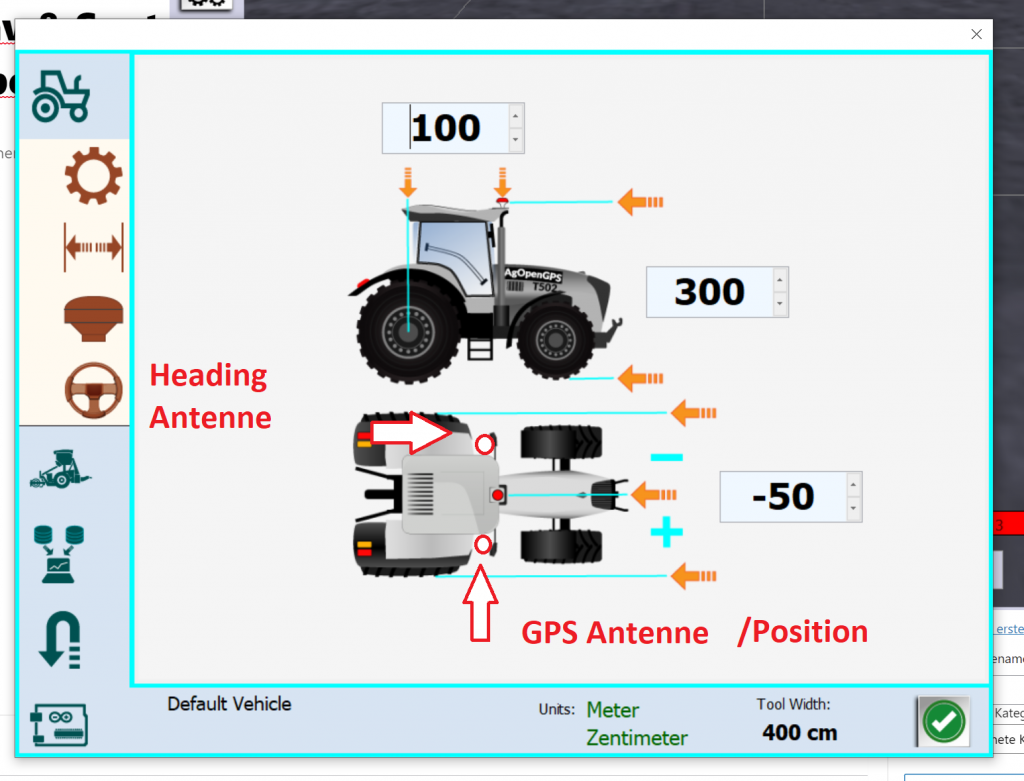

Einstellungen in AgOpen:

  • Abstand von der Hinterachse zu den Antennen – sie sollten beide genau Parallel zur Achse sein.
  • Antennenhöhe
  • Versatz: Abstand der Rechten Antenne zur Fahrzeugmitte (minus Eingeben)

DUAL wählen in den Einstellungen

Verändern des Headings bei Septentrio (bei nicht genauer Montage).

USB-C Kabel am Modul anstecken (Antennenseite)

Nach wenigen Sekunden gibt es ein Laufwerk. Die Ethernet zu USB Treiber davon installieren.

Warten – Modul evt entfernen und wieder anstecken. Warten.

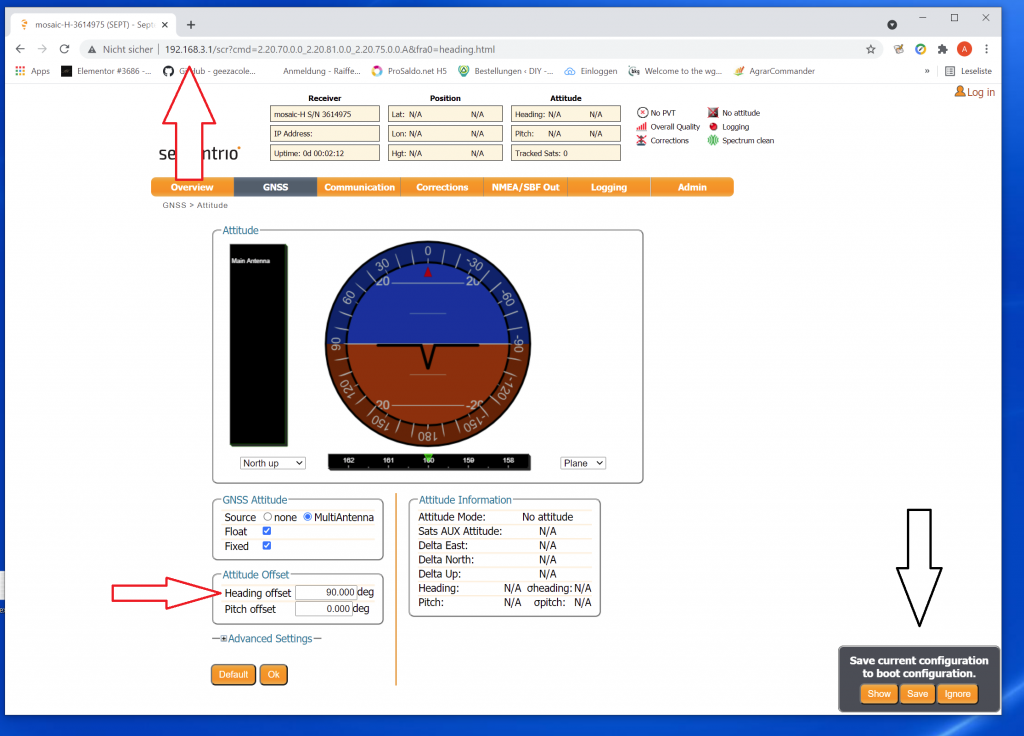

Browser öffnen und 192.168.3.1 eingeben um auf das Modul zu kommen.

Bei GNSS /Atittude Heading verändern und mit OK bestätigen!

Save current configuration nicht vergessen.
